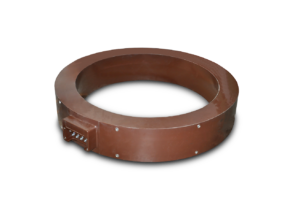

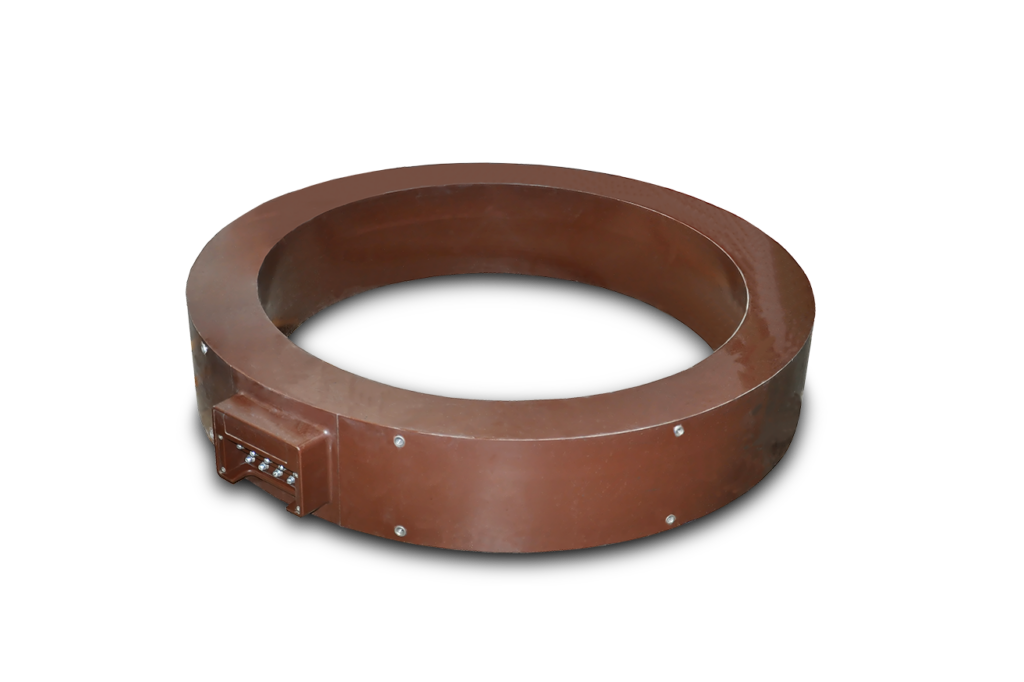

Трансформаторы тока ТШЛГ-0,66

Класс напряжения, кВ: 0,66
Номинальный ток, А: 3000-30000
Климатическое исполнение: УХЛ2
Подробнее

Сделать заказ

Описание
Характеристики

Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Трансформаторы встраиваются в экранированные токопроводы, с принудительным охлаждением, на номинальное напряжение токопровода до 27 кВ и являются комплектующими изделиями.

Изоляцией, обеспечивающей электрическую прочность трансформатора, служит воздушный зазор между токоведущей частью токопровода и литым блоком трансформатора.

Трансформаторы имеют климатическое исполнение «УХЛ» категории размещения 2 по ГОСТ 15150.

Рабочее положение трансформаторов в пространстве – любое.

Межповерочный интервал – 8 лет.

ТУ16-2011 ОГГ.671 230.001 ТУ

Характеристики

Класс напряжения, кВ 0,66

Номинальный первичный ток, А 3000-30000

Климатическое исполнение УХЛ2

Технические характеристики трансформаторов тока ТШЛГ-0,66

Наименование параметра	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	3000-30000
Номинальный вторичный ток, А	5 или 1
Количество вторичных обмоток, шт.	1, 2, 3, 4, 5
Класс точности по ГОСТ 7746:
— вторичной обмотки для измерений	0,2S; 0,2; 0,5S; 0,5
— вторичной обмотки для защиты	5Р или 10Р
Номинальная вторичная нагрузка вторичных обмоток для измерений и защиты при коэффициенте мощности cos j = 0,8, В·А(нагрузка индуктивно-активная)	3 – 300
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
3000 — 10000	120
12000 — 18000	190
24000; 30000	220
* Значения номинальной предельной кратности приведены при значении вторичной нагрузки 30 В·А. Классы точности, значения номинальных вторичных нагрузок, номинальной предельной кратности и номинального коэффициента безопасности уточняются при заказе.
