  • Описание
  • Характеристики

Трансформаторы силовые трехфазные масляные с естественным охлаждением, с переключением ответвлений обмоток без возбуждения, в герметичном исполнении, включаемые в сеть переменного тока частотой 50 Гц изготавливаются по ТУ 16-2012 ОГГ.672 233.001 ТУ, предназначены для питания электроэнергией потребителей общего назначения. Трансформаторы изготавливаются классов напряжения 6 и 10 кВ, климатического исполнения «У» или «ХЛ», категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

  • высота установки над уровнем моря  не более 1000 м;
  • температура воздуха при эксплуатации для климатического исполнения «У» от минус 45°С до плюс 40°С;
  • температура воздуха при эксплуатации для климатического исполнения «ХЛ» от минус 60°С до плюс 40°С;
  • относительная влажность воздуха не более 100% при 25°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы (атмосфера типа II по ГОСТ15150);
  • трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов превышающих уровень воздействия для группы механического исполнения М1 по ГОСТ 30631;
  • трансформаторы сейсмостойки при воздействии землетрясений интенсивностью 6 баллов по MSK-64;
  • рабочее положение в пространстве – вертикальное;

Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты. Трансформаторы имеют нормальную изоляцию уровня «б» по ГОСТ 1516.3.

Решая актуальные вопросы энергосбережения, мы предлагаем новую разработку – трансформаторы ТМГ33 мощностью 400…1000 кВ∙А. Данная серия трансформаторов была разработана в соответствии со стандартами ПАО «РОССЕТИ» СТО 34.01-3.2.-011-2017 «Трансформаторы силовые распределительные 6-10 кВ мощностью 63-2500 кВ∙А. Требования к уровню потерь холостого хода и короткого замыкания». Уровень потерь холостого хода и короткого замыкания в данной серии соответствуют  классу энергоэффективности Х2К2.

ТУ 16-2012 ОГГ.672 233.001 ТУ

Характеристики

Класс напряжения, кВ 6; 10

Мощность, кВА 160; 250

Климатическое исполнение У1; ХЛ1

Габаритные, установочные и присоединительные размеры трансформаторов ТМГ12

Тип трансформатора Размеры, мм

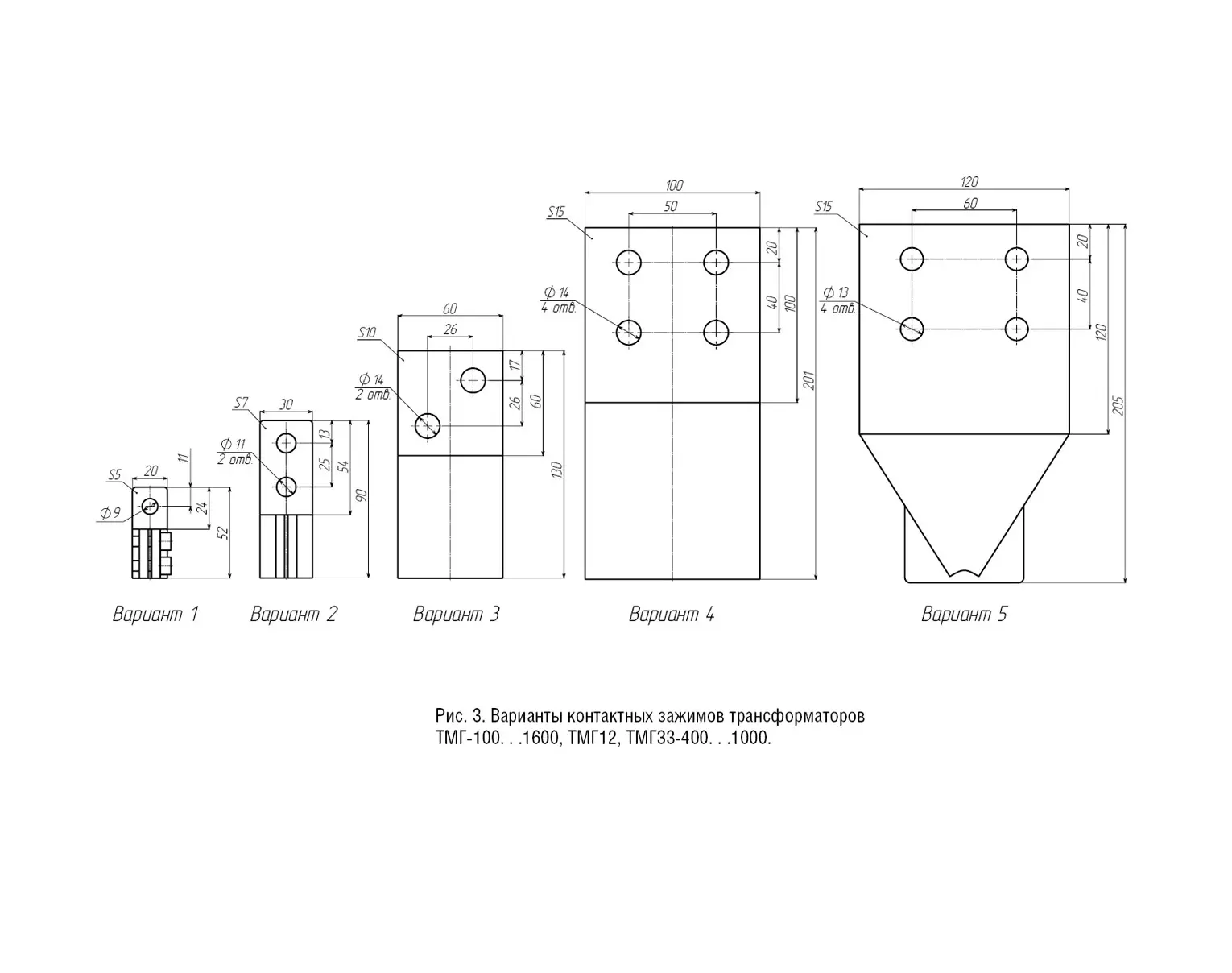

H H1 H2 B L L1 L2 A b1 b2 b3 Вариант D h Масса масла, кг Масса, кг
ТМГ12-160 1270 1000 51 705 1060 850 — 550 270 135 240 1 M12 126 150 760
ТМГ12-250 1405 1140 650 1210 930 150 225 2 M20 176 235 1050

Основные технические характеристики трансформаторов ТМГ12

Мощность, кВА 160, 250
Схема и группа соединений обмоток ВН Д/Ун-11; У/Ун-0; У/Zн-11
Номинальное напряжение обмотки ВН, кВ (6,10)±2×2,5%
Номинальное напряжение обмотки НН, кВ 0,23; 0,4
Класс нагревостойкости А (105 °С)
Климатическое исполнение У1; ХЛ1
Срок службы 30 лет
Гарантийный срок 5 лет
Стандарт ГОСТ Р 52719

Электрические характеристики трансформаторов ТМГ12

Мощность, кВА U ВН, кВ Потери PХХ, ВТ Потери PКЗ, ВТ UКЗ, % Ток ХХ, %
Схема и группа соединения обмоток
Д/Yн-11, Y/Yн-0, Y/Zн-11 Д/Yн-11, Y/Yн-0 Y/Zн-11 Д/Yн-11, Y/Yн-0 Y/Zн-11
160 6, 10 350 2350 2710 4,5 4,8 2
250 425 3250 — — 1
